Azimut de la paroi verticale
Cette page est une partie de cadran solaire vertical déclinant.
Déterminer l'azimut de la paroi verticale sur laquelle se trouve le cadran solaire
L'azimut de la paroi verticale doit être déterminé avec une précision suffisante, car une imprécision d’un degré d’angle correspond en moyenne à 4 minutes de temps.
Nous nous proposons de calculer cet azimut à partir de l'heure du passage du soleil dans le plan de la table du cadran, c'est-à-dire de l'instant tleg où le soleil, par des rayons rasants, commence à éclairer, ou cesse d'éclairer, la paroi verticale. En d'autres termes, il s'agit de repérer le bref instant où la paroi passe de l'ombre à la lumière, ou de la lumière à l'ombre.

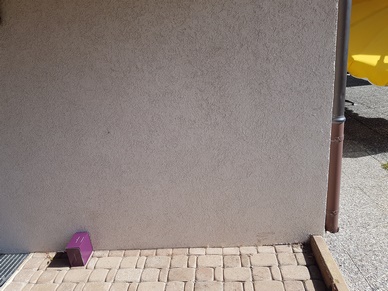

Pour faciliter la mesure et mieux cerner l'instant, il est utile d'observer un relief de la paroi. À défaut, on peut en construire un en accolant un objet contre la paroi. Dans l'image ci-dessus, il s'agit d'une petite boîte de couleur aubergine posée contre la paroi sans laisser d'espace.
- Dans le cas où la paroi passe de l'ombre au soleil, il s'agit de saisir l'instant précis où le premier rayon rasant éclaire le relief au ras du mur.
- Dans le cas où la paroi passe du soleil à l'ombre, il s'agit de saisir l'instant précis où le dernier rayon rasant disparaît et laisse le relief dans l'ombre.
En principe, cette mesure n'est à faire qu'une seule fois, car l'azimut de la paroi est une constante. Si on réalise plusieurs mesures, on peut prendre leur moyenne arithmétique.
