Structure du cadran solaire mural

Programme en ligne pour calculer les gabarits

Cette page internet est accessible à tout public, car les calculs sont assumés par des programmes en ligne qui livrent les gabarits de découpe des pièces du cadran sous la forme d'un PDF. Il ne reste alors qu'à imprimer, découper et assembler.

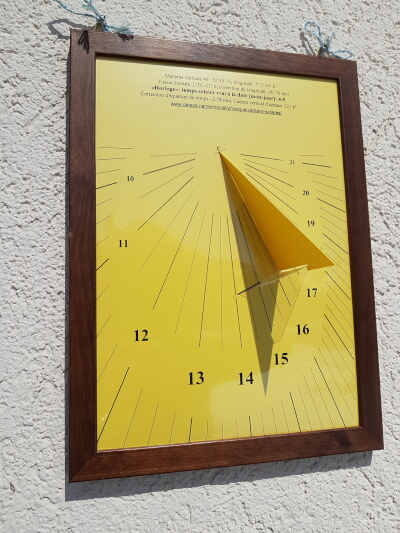

Cadran solaire mural
Exemple sur une façade orientée Sud Sud-Ouest

Lieu

Latitude

Pour déterminer la latitude exacte du lieu, on peut utiliser, par exemple, Google Earth.

  • °
  • '
  • ''

Le programme a été conçu pour couvrir les latitudes de 32° à 65° N.

Azimut de la façade

L'azimut de la façade est l'angle, mesuré dans le plan horizontal, entre le Nord et le mur vertical auquel est accroché le cadran solaire. Il est déterminé avec le calculateur en ligne Azimut de la paroi verticale. La précision doit être suffisante, car une imprécision d’un degré d’angle correspond en moyenne à 4 minutes de temps.

  •  °

La paroi verticale ayant deux faces, il faut encore préciser de quel côté se trouve le cadran solaire :

Par exemple,

  • une paroi exposée au Sud-Est exactement a un azimut de 45° ;
  • une paroi exposée au Sud-Ouest exactement a un azimut de 135°.

Par exemple,

  • pour une paroi exposée au Nord-Ouest exactement, entrer 45°  (le programme calculera en interne avec 225°) ;
  • pour une paroi exposée au Nord-Est exactement, entrer 135°  (le programme calculera en interne avec 315°).

Pour toutes les grandeurs exprimées en mm :

Les valeurs à donner ici sont relatives à une feuille A4. Pour une feuille A3 et une épaisseur de 0.4 mm, il faudrait entrer 0.4/1.414 = 0.283 et, pour une feuille A5 et une épaisseur de 0.4 mm, ce serait 0.4×1.414 = 0.566

Épaisseurs des matériaux

  •  mm
  •  mm
  •  mm
  •  mm
  •  mm

Paramètres de montage

  •  mm
  •  mm
  •  mm
  • Une valeur positive raccourcit le tenon, une valeur négative l'allonge  mm

Tutoriel du cadran vertical
